Accesorios de tubería: Tipos y aplicaciones

Los accesorios de tubería se utilizan para conectar de forma segura tuberías, tubos y mangueras. Se utilizan en sistemas neumáticos, hidráulicos y otros sistemas de transporte de fluidos. Sin embargo, también hay disponibles adaptadores y accesorios adecuados para tuberías al vacío. Como componente importante de estos sistemas, es esencial que los accesorios de tubería conecten de forma fiable y segura los componentes que se van a conectar. Al mismo tiempo, están destinados a evitar permanentemente la entrada o salida de líquidos o gases. Este artículo presenta diferentes tipos de accesorios de tubería y sus posibles usos, y le ayudará a elegir el mejor accesorio de tubería para su aplicación.

Conexiones de tuberías en general

Hay varias formas de unir tuberías. La elección de los métodos de unión disponibles depende en gran medida de la accesibilidad posterior de la conexión, el material que se va a conectar, la presión y el tipo de medio, así como cualquier requisito especial para la conexión o todo el sistema. Los elementos de conexión de tuberías a menudo se denominan accesorios, rácores o conexiones. Los accesorios son solo una de las muchas formas de unir tuberías.

En general, se hace una distinción entre las conexiones liberables y no liberables para los conectores de tubería. Si bien las conexiones de tubería liberables permiten un fácil montaje y desmontaje no destructivo, las conexiones no liberables solo pueden liberarse destruyendo parte del material. A diferencia de las conexiones liberables, las conexiones no liberables tampoco se pueden utilizar en áreas accesibles.

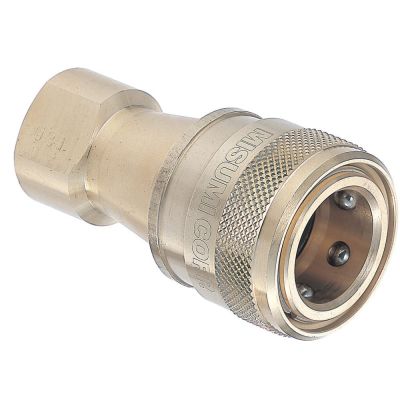

Las conexiones liberables se realizan normalmente con conectores de tubería tales como conexiones roscadas o conexiones enroscadas, conexiones de compresión, conexiones bridadas o acoplamientos de tubería. Pero las conexiones de tubería liberables también incluyen conexiones de manguito, conexiones de abrazadera y conexiones enchufables. Las conexiones liberables suelen denominarse conexiones y acoplamientos. Ambos son un subconjunto de conectores, pero difieren de la siguiente manera: La conexiones proporcionan una conexión simple y permanente. Por otro lado, los acoplamientos son conexiones para conectar o desconectar rápidamente mangueras y tuberías. Se pueden añadir válvulas de cierre integradas para detener automáticamente el flujo después de desconectar las tuberías.

Las conexiones de tubería no liberables suelen ser algo más complejas de fabricar que las conexiones de tubería liberables: Las tuberías están soldadas, adheridas adhesivamente o soldadas entre sí o a los conectores de tubería adecuados. Este tipo de conexión se recomienda especialmente para líneas que están bajo cargas pesadas o que ya no son accesibles más adelante. También hay una amplia gama de accesorios y conectores para estos fines. Esto incluye, por ejemplo, conexiones a presión y conexiones de manguito deslizante.

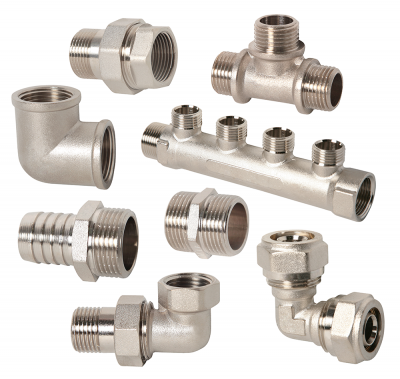

¿Qué formas básicas de conectores de tubería existen?

Los conectores de tubería realizan varias tareas: Por ejemplo, están diseñados para conectar, reducir o ramificar tuberías en un sistema de tuberías. A continuación se muestran con más detalle varios conectores de tubería y sus usos típicos.

Optimización de las conexiones de tuberías

Hay algunas cosas que hay que tener en cuenta para garantizar que la conexión de la tubería sea segura.

Consideraciones preliminares para las conexiones de tuberías

Hay algunas cosas que hay que tener en cuenta para encontrar el conector adecuado entre las muchas opciones. Cuando se conectan tuberías, a menudo se producen problemas, por ejemplo, cuando dos materiales diferentes se conectan entre sí. Algunas combinaciones de materiales reaccionan entre sí y crean un mayor riesgo de corrosión. Incluso un conector de tubería seleccionado incorrectamente o una fuerza excesiva durante el montaje son causas comunes de una conexión defectuosa.

Por lo tanto, los puntos más importantes a aclarar con antelación son:

• Uso previsto y medio (hidráulico, neumático, vacío, líquido, gas)
• Liberable/no liberable
• Posible reacción química del conector y los materiales del sistema de tuberías (material no noble y noble)
• Temperatura
• ¿El conector está clasificado para la presión y el medio?
• ¿Hay alguna normativa que se deba seguir (compatibilidad alimentaria, etc.)?
• ¿Cuál es la dirección del flujo? ¿Qué opciones y dirección de flujo hay para los colectores?
• ¿Qué salidas se requieren en los colectores (interior/exterior y sección transversal)?
• Selección del sistema y las opciones de montaje posibles (tornillos, soldadura, bridas, ajustes a presión, etc.)
• ¿Qué herramientas se necesitan? Algunos ejemplos comunes incluyen cortadores de tubos, llaves de tubo, llaves estándar y un nivel de burbuja.

Opciones de conexión por material de tubería

Hay diferentes tipos de conexiones de tubería disponibles dependiendo del material y del inserto:

• Tuberías de acero: Preferentemente se conectan mediante soldadura, o bien, por ejemplo con conexiones de brida o conexiones de tornillo (por ejemplo, accesorios roscados).
• Tuberías de cobre: Preferiblemente soldadura o presión. Por ejemplo, los accesorios de presión se utilizan con frecuencia en aplicaciones de calefacción.
• Tuberías de plástico: Preferiblemente conexiones enchufables, conexiones de abrazadera, también unión adhesiva y soldadura. Para conexiones enchufables, la tubería se inserta, por ejemplo, en un accesorio. No se requieren herramientas adicionales.
• Tubos de acero inoxidable: Preferiblemente presión y soldadura. Los accesorios de presión también son un método rápido y limpio.
• Tubos compuestos: Preferiblemente presión o sujeción. Los accesorios de sujeción fijan el tubo con una tuerca de sombrerete.
• Tuberías de fundición: Preferentemente bridas, unión de casquillo. Las uniones de casquillo llevan una junta tórica instalada, lo que garantiza una conexión particularmente estanca.

Materiales adecuados por aplicación

Elegir el material adecuado depende de la aplicación deseada. Por ejemplo, una alta resistencia a la corrosión de la conexión de la tubería es esencial si el agua fluye permanentemente a través de una tubería. Por el contrario, si prevalece la alta presión en la tubería, esto también debe tenerse en cuenta al seleccionar la conexión de la tubería. La siguiente descripción general describe algunos materiales comunes y su aplicación:

• PVC: Apto para sistemas de agua porque son resistentes a los productos químicos y a la corrosión.
• Cobre: El cobre es ligero y maleable con una resistencia a la corrosión relativamente buena.
• Latón: Además de la resistencia a la corrosión, el latón tiene una alta capacidad de carga compresiva.
• Acero inoxidable: El acero inoxidable es particularmente robusto y duradero.
• Acero negro (acero al carbono): bajo coste, alta resistencia a la compresión y resistencia a la temperatura, pero baja resistencia a la corrosión
• Acero galvanizado: coste ligeramente superior al del acero negro, pero ofrece una mejor resistencia a la corrosión y compatibilidad con otros materiales de tuberías, al tiempo que tiene aproximadamente las mismas propiedades

Recomendamos nuestra Guía de materiales de acero para optimizar su elección de material de acero.

Corte y unión de tuberías

Hay tuberías rectas en longitudes estándar de, por ejemplo, dos, tres o seis metros. Para tramos de tubería complicados, por lo tanto, a menudo es necesario acortar las tuberías a la longitud requerida. A veces también se venden tuberías con extremos no preparados, es decir, no se desbarban en los filos de corte. Para optimizar el ajuste de la conexión de la tubería, por lo tanto, es esencial observar ciertas cosas con antelación durante el procesamiento, por ejemplo, al cortar y desbarbar tuberías.

Con un cortador de tuberías, muchas tuberías metálicas y de plástico se pueden cortar con precisión y rectas sin aplastar la tubería. A continuación, se desbarba la tubería. Especialmente las tuberías metálicas, como las tuberías de cobre, deben desbarbarse para evitar dañar los accesorios, lo que crea un riesgo de fuga. Sin embargo, también se recomienda desbarbar las tuberías de PVC. El desbarbado de las tuberías contribuye significativamente a la calidad y longevidad de las conexiones de tuberías y de todo el sistema de tuberías. La herramienta de desbarbado elimina los bordes afilados y las rebabas. Están disponibles en versiones manuales y automáticas.

Una vez que las tuberías están preparadas correctamente, el accesorio de conexión de la tubería se puede asentar. Es importante garantizar un ajuste ceñido. Sin embargo, el accesorio de conexión de la tubería no debe enroscarse demasiado, ya que esto puede causar que se pase de rosca. Por último, se debe comprobar si hay fugas en la conexión de la tubería. Esto se puede hacer, por ejemplo, dejando que el medio fluya. Por supuesto, es mejor detectar fugas de antemano, p. ej., con un dispositivo de prueba de fugas o un aerosol especial para fugas. El aerosol para fugas se utiliza para aplicar una espuma o un líquido jabonoso que, a continuación, hace burbujas en la fuga.

Normalización: Varias normas para accesorios de tuberías

Los accesorios de tubería se clasifican según normas de roscado comunes.

La siguiente tabla resume los más importantes:

Visite nuestro amplio blog técnico para obtener más información sobre las dimensiones estándar de las roscas de tuberías.
