Height Adjusting Blocks for Miniature Linear Guides(Lista de números de pieza: 3 página)

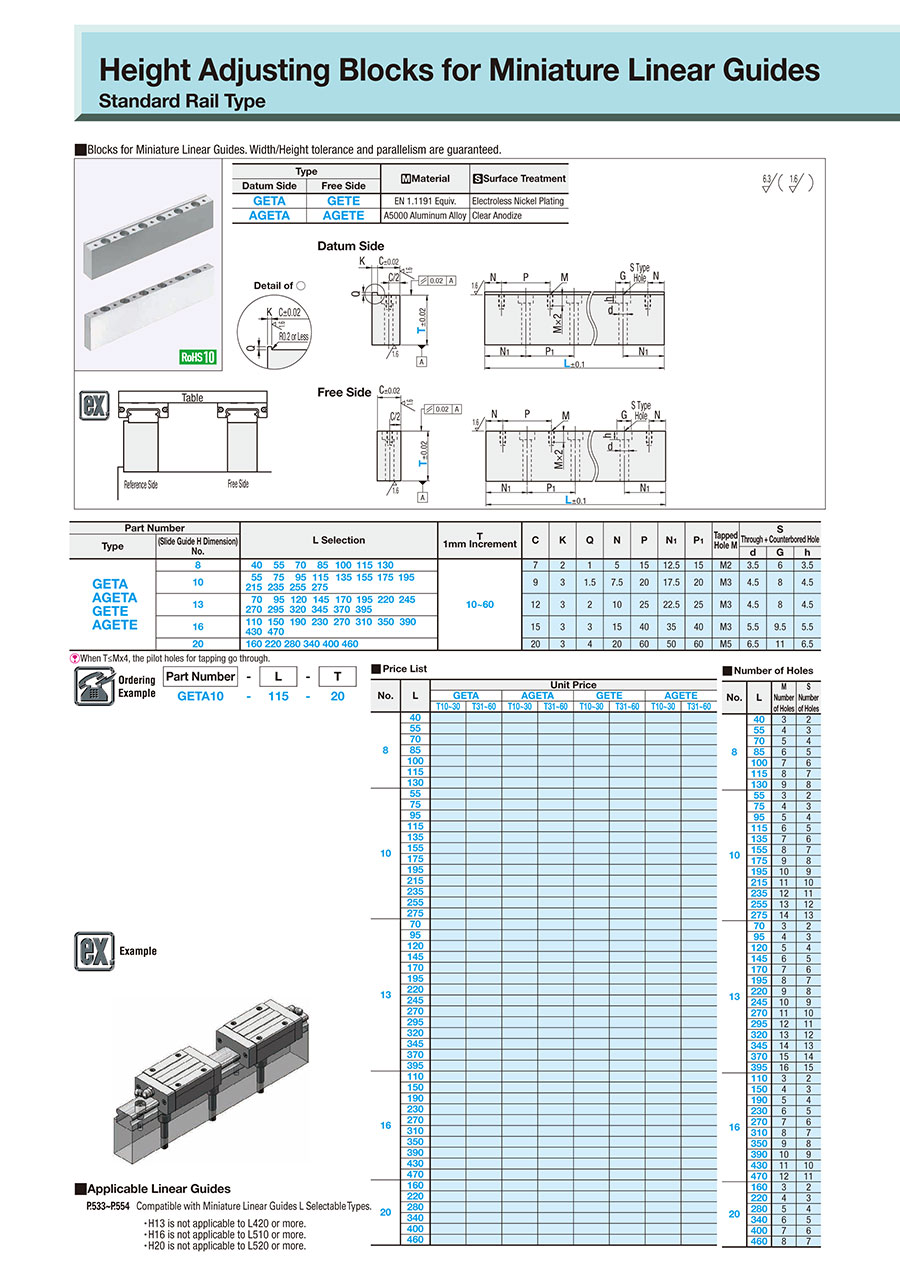

CatálogoP.1-611

Número de pieza:

Sin liquidar. 196 candidatos encontrados.

Plano de contorno y tabla de especificaciones
Lista de números de pieza
Información detallada
Catálogo

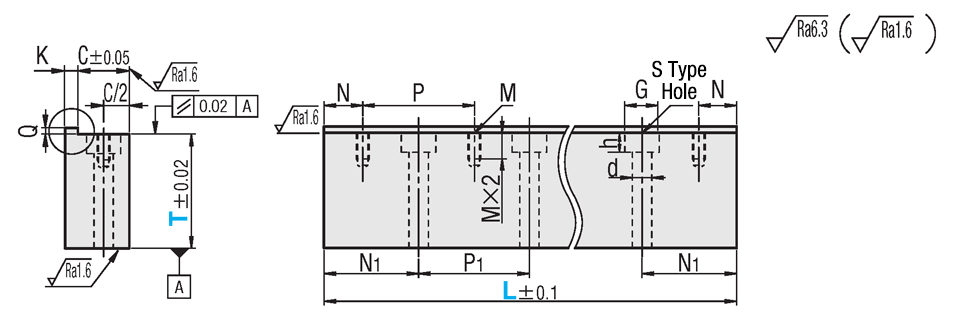

Plano de contorno y tabla de especificaciones

	Datum Side
Details of ○ Part

	Free Side

[!] Unless otherwise specified, the dimension tolerance conforms to JIS B 0405 Class m. However, tapped depth is excluded.
[!] Parallelism is the accuracy after bolts are tightened.

Type		[M] Material	[S] Surface Treatment
Datum Side	Free Side	[M] Material	[S] Surface Treatment
GETA	GETE	EN 1.1191 Equiv.	Electroless Nickel Plating
AGETA	AGETE	Aluminum Alloy	Clear Anodize

Specification Table

Part Number	—	L	—	T
GETA10	—	115	—	20

Part Number		L Selection	T 1 mm Increments	C	K	Q	N	P	N₁	P₁	Tapped Hole M	S Through + Counterbored Hole
Type	(Linear Guide H Dimension) No.											S Through + Counterbored Hole
Type	(Linear Guide H Dimension) No.											d	G	h
GETA AGETA GETE AGETE	8	40 55 70 85 100 115 130	10 to 60	7	2	1	5	15	12.5	15	M2	3.5	6	3.5
	10	55 75 95 115 135 155 175 195 215 235 255 275		9	3	1.5	7.5	20	17.5	20	M3	4.5	8	4.5
	13	70 95 120 145 170 195 220 245 270 295 320 345 370 395		12	3	2	10	25	22.5	25	M3	4.5	8	4.5
	16	110 150 190 230 270 310 350 390 430 470		15	3	3	15	40	35	40	M3	5.5	9.5	5.5
	20	160 220 280 340 400 460		20	3	4	20	60	50	60	M5	6.5	11	6.5

[ ! ] When T ≤ M × 4, the pilot holes for tapping go through.

Lista de números de pieza

Número de artículos

Número de pieza

Material

Linear Guide H Dimension

Overall Length L

Datum Side/Free Side Selection

(mm)

RoHS?

Cantidad mínima de pedido

EN 1.1191 Equiv.	13	145	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	170	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	195	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	220	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	245	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	270	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	295	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	320	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	345	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	370	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	395	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	16	110	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	16	150	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	16	190	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	16	230	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	16	270	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	16	310	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	16	350	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	16	390	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	16	430	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	16	470	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	20	160	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	20	220	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	20	280	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	20	340	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	20	400	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	20	460	Datum Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	8	40	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	8	55	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	8	70	Free Side	10 - 50	10	1 piezas
EN 1.1191 Equiv.	8	85	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	8	100	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	8	115	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	8	130	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	10	55	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	10	75	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	10	95	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	10	115	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	10	135	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	10	155	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	10	175	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	10	195	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	10	215	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	10	235	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	10	255	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	10	275	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	70	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	95	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	120	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	145	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	170	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	195	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	220	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	245	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	270	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	295	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	320	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	345	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	370	Free Side	10 - 60	10	1 piezas
EN 1.1191 Equiv.	13	395	Free Side	10 - 60	10	1 piezas

Precio unitario (IVA no incluidos)(precio unitario IVA incluidos)	Fecha de envío estándar

- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables
- ( - )	9 días laborables

Información básica
Contorno y especificaciones

Información básica

Información técnica

Contorno y especificaciones

App. Example

Height Adjusting Blocks for Miniature Linear Guides: Related Image

Datum Side

Free Side

■Applicable Linear Guides
Compatible with Miniature Linear Guides L Selectable Types
	·H13 is L420 or More
	·H16 is not applicable to L510 or more.
	·H20 is L520 or More
