Clamp Links / For Rod End Bearing

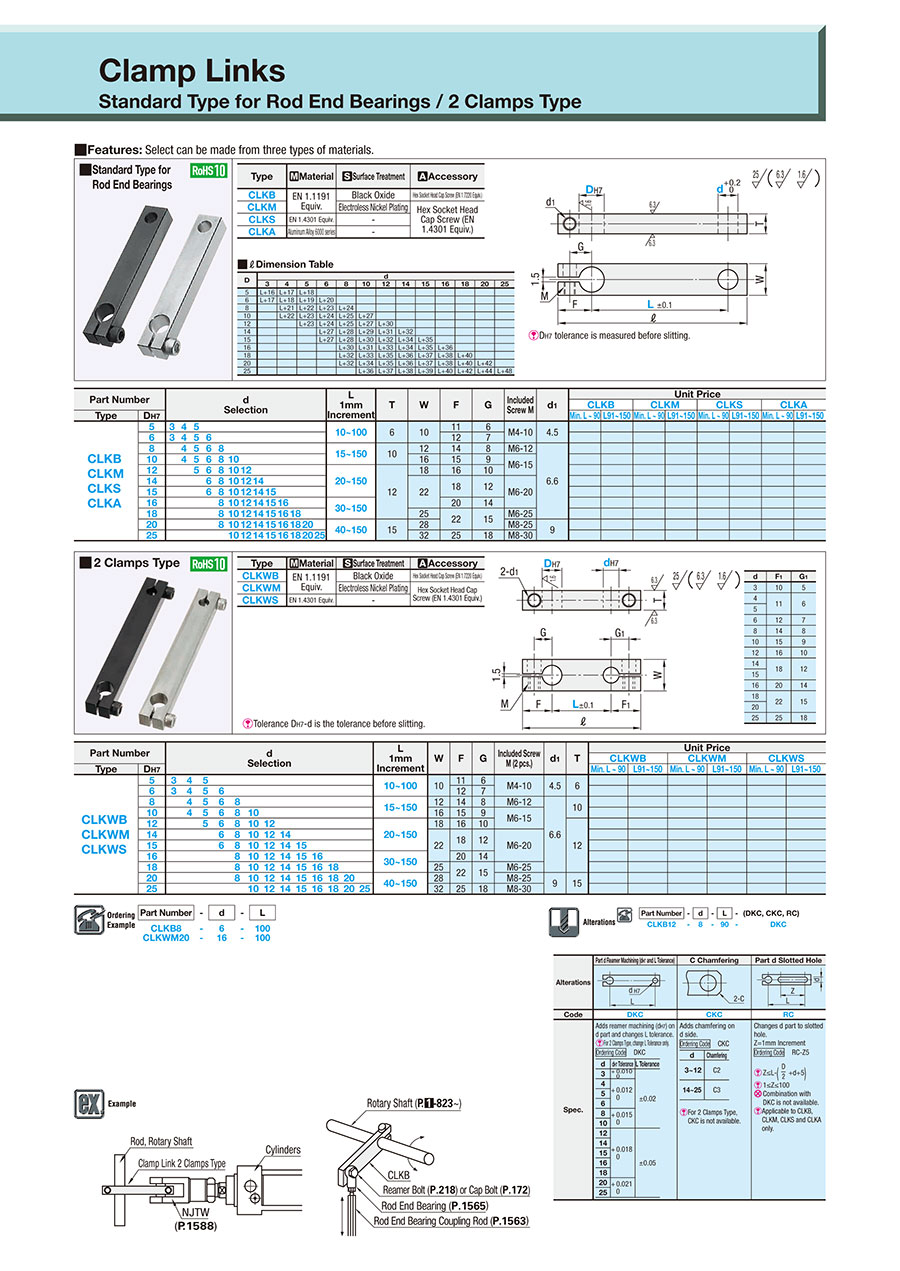

CatálogoP.2-1600

Número de pieza:

Sin liquidar. 44 candidatos encontrados.

Plano de contorno y tabla de especificaciones
Lista de números de pieza
Información detallada
Catálogo

Plano de contorno y tabla de especificaciones

■ℓ Dimension Table

L+16

L+17

L+18

L+17

L+18

L+19

L+20

L+21

L+22

L+23

L+24

L+22

L+23

L+24

L+25

L+27

L+23

L+24

L+25

L+27

L+30

L+27

L+28

L+29

L+31

L+32

L+27

L+28

L+30

L+32

L+34

L+35

L+30

L+31

L+33

L+34

L+35

L+36

L+32

L+33

L+35

L+36

L+37

L+38

L+40

L+32

L+34

L+35

L+36

L+37

L+38

L+40

L+42

L+36

L+37

L+38

L+39

L+40

L+42

L+44

L+48

[ ! ]Tolerance D_H7 is the tolerance before slitting.
[!] Unless otherwise specified, the dimension tolerance conforms to JIS B 0405 Class m. However, slit width of 1.5 mm is excluded.

Type	Material	Surface Treatment	Accessory
CLKB	EN 1.1191 Equiv.	Black Oxide	Hex Socket Head Cap Screw (EN 1.7220 Equiv.)
CLKM	EN 1.1191 Equiv.	Electroless Nickel Plating	Hex Socket Head Cap Screw (EN 1.4301 Equiv.)
CLKS	EN 1.4301 Equiv.	—
CLKA	Aluminum Alloy	—

Specification Table

Part Number	—	d	—	L
CLKB8 CLKWM20	— —	6 16	— —	100 100

Part Number		d Selection													L Configurable 1 mm increments	T	W	F	G	Included Screw M	d₁
Part Number
Type	D_H7
CLKB CLKM CLKS CLKA	5	3	4	5											10 to 100	6	10	11	6	M4－10	4.5
	6	3	4	5	6										10 to 100	6	10	12	7	M4－10	4.5
	8		4	5	6	8									15 to 150	10	12	14	8	M6－12	6.6
	10		4	5	6	8	10								15 to 150	10	16	15	9	M6－15
	12			5	6	8	10	12							20 to 150	12	18	16	10	M6－15
	14				6	8	10	12	14								22	18	12	M6－20
	15				6	8	10	12	14	15								18	12
	16					8	10	12	14	15	16				30 to 150			20	14
	18					8	10	12	14	15	16	18			30 to 150		25	22	15	M6－25
	20					8	10	12	14	15	16	18	20		40 to 150	15	28	22	15	M8－25	9
	25						10	12	14	15	16	18	20	25	40 to 150	15	32	25	18	M8－30	9

Alterations

Alterations
Code

Alteration details

Applicable Condition

Ordering example

DKC

　
Part d Reamer Machining (d_H7·L Tolerance)

Adds reamer machining (d_H7) on d part and changes L tolerance.
[Ordering Code]: DKC

d	d_H7 Tolerance	L Tolerance
3	+0.010 0	±0.02
4	+0.012 0
5
6
8	+0.015 0
10	+0.015 0
12	+0.018 0	±0.05
14
15
16
18
20	+0.021 0
25	+0.021 0

CLKB12−8−90−DKC

CKC

C Chamfering

Adds chamfering on d side
[Ordering Code]: CKC

d	Chamfering
3 to 12	C2
14 to 25	C3

CLKB12−8−90−CKC

Part d Slotted Hole

Changes d part to slotted hole.
Z = 1 mm Increments
[Ordering Code]: RC-Z5

[ ! ]Z ≤ L - ((D/2) + d + 5)
[ ! ]1 ≤ Z ≤ 100
[NG] Combination with DKC is not available

CLKB12−8−90−RC−Z5
