Cam Followers with Brackets / L-Shaped

CatálogoP.1-1053

Número de pieza:

Sin liquidar. 30 candidatos encontrados.

Plano de contorno y tabla de especificaciones
Lista de números de pieza
Información detallada

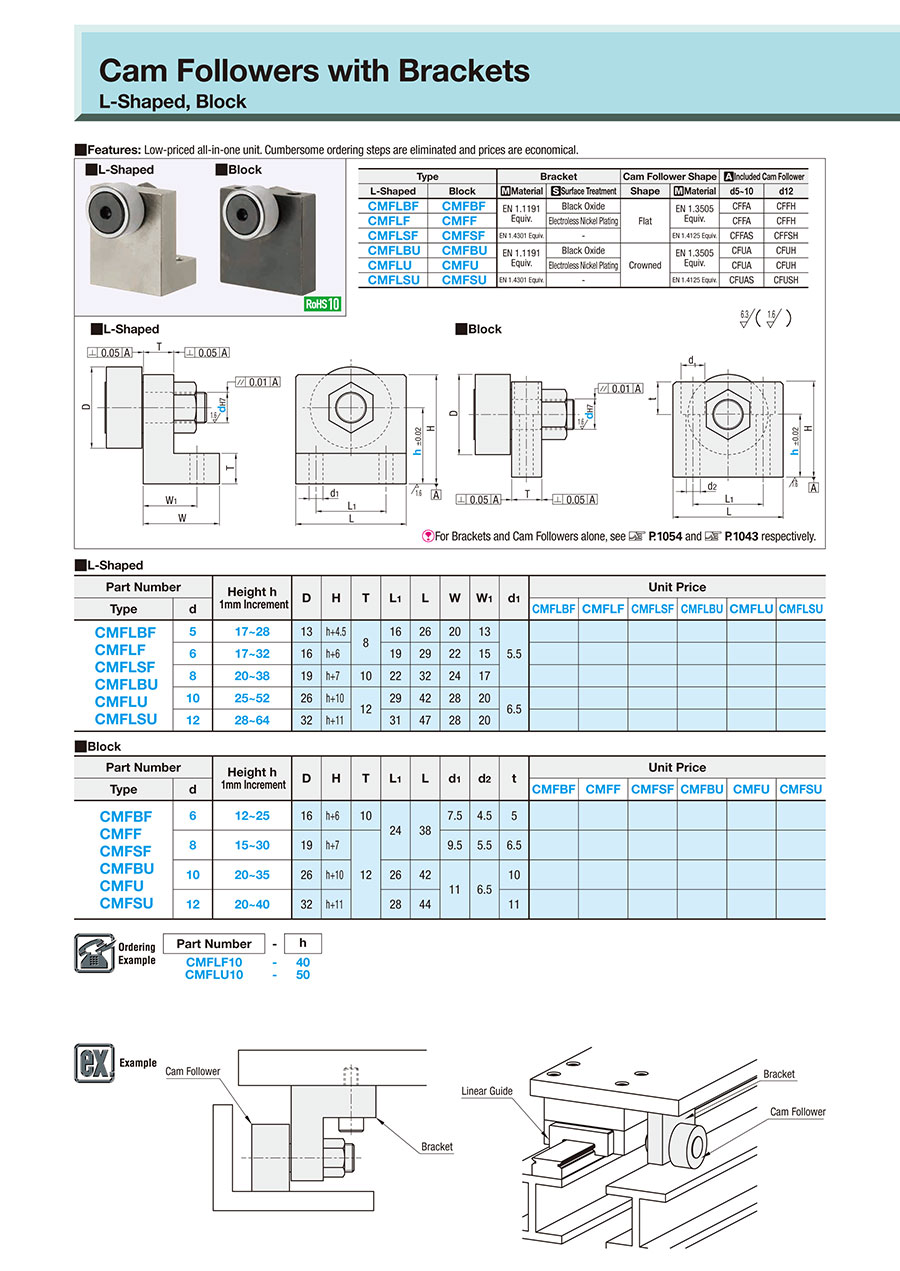

Catálogo

Plano de contorno y tabla de especificaciones

Drawing

■ L-Shaped
Cam Follower With Bracket - L-Shaped: Related Image

[ ! ] Unless otherwise specified for brackets, the dimension tolerance conforms to JIS B 0405 Class m.

Product Specifications

Type	Bracket		Cam Follower Shape		[A]Included Cam Follower
L-Shaped	[M] Material	[S] Surface Treatment	Shape	[M] Material	d5 to 10	d12
CMFLBF	EN 1.1191 Equiv.	Black oxide	Flat	EN 1.3505 Equiv.	CFFA	CFFH
CMFLF	EN 1.1191 Equiv.	Electroless Nickel Plating		EN 1.3505 Equiv.	CFFA	CFFH
CMFLS F	EN 1.4301 Equiv.	—		EN 1.4125 Equiv.	CFFAS	CFFSH
CMFLBU	EN 1.1191 Equiv.	Black oxide	Crowned	EN 1.3505 Equiv.	CFUA	CFUH
CMFLU	EN 1.1191 Equiv.	Electroless Nickel Plating		EN 1.3505 Equiv.	CFUA	CFUH
CMFLSU	EN 1.4301 Equiv.	—		EN 1.4125 Equiv.	CFUAS	CFUSH

Specification Table

Part Number	—	h
CMFLF10	—	40

■ L-Shaped

Part Number		Height h 1 mm Increments	D	H	T	L₁	L	W	W₁	d₁
Type	d	Height h 1 mm Increments	D	H	T	L₁	L	W	W₁	d₁
CMFLBF CMFLF CMFLSF CMFLBU CMFLU CMFLSU	5	17 to 28	13	h + 4.5	8	16	26	20	13	5.5
	6	17 to 32	16	h + 6	8	19	29	22	15
	8	20 to 38	19	h + 7	10	22	32	24	17
	10	25 to 52	26	H + 10	12	29	42	28	20	6.5
	12	28 to 64	32	h + 11	12	31	47	28	20	6.5

Cautions / Prohibitions

Recommended Fits of Mounting Hole

Bearing Type			Mounting Hole Tolerance Zone Class
Standard Cam Follower			H7
Miniature Cam Followers			H6

Stud Bolt Tightening Torque

Be sure to use a torque wrench when mounting Cam Followers. Do not exceed the maximum tightening torque of the screw.
Doing so may damage the threads.

Standard Cam Follower

dh7	Max. Tightening Torque N⋅m
3	0.392
4	0.98
5	1.96
6	2.94
8	7.84
10	16.7
12	29.4
16	70.6
18	98
20	137

Miniature Cam Followers

dh7	Max. Tightening Torque (N⋅m)
2.5	16
3	28
4	64
5	125
6	226

* Be sure to use a torque wrench to mount Miniature Cam Followers and fasten them without exceeding the maximum tightening torque.

[Mounting Example]

Lista de números de pieza

Número de artículos

Número de pieza

Roller Type

Material

(Ø)

Bearing Seal

Height h

(mm)

RoHS?

Cantidad mínima de pedido

Flat Type	[Carbon steel] EN 1.1191 Equiv.	5	Black Oxide	17 ～ 28	10	1 piezas
Flat Type	[Carbon steel] EN 1.1191 Equiv.	6	Black Oxide	17 ～ 32	10	1 piezas
Flat Type	[Carbon steel] EN 1.1191 Equiv.	8	Black Oxide	20 ～ 38	10	1 piezas
Flat Type	[Carbon steel] EN 1.1191 Equiv.	10	Black Oxide	25 ～ 52	10	1 piezas
Flat Type	[Carbon steel] EN 1.1191 Equiv.	12	Black Oxide	28 ～ 64	10	1 piezas
[Spherical Outer Ring] Crowned Type	[Carbon steel] EN 1.1191 Equiv.	5	Black Oxide	17 ～ 28	10	1 piezas
[Spherical Outer Ring] Crowned Type	[Carbon steel] EN 1.1191 Equiv.	6	Black Oxide	17 ～ 32	10	1 piezas
[Spherical Outer Ring] Crowned Type	[Carbon steel] EN 1.1191 Equiv.	8	Black Oxide	20 ～ 38	10	1 piezas
[Spherical Outer Ring] Crowned Type	[Carbon steel] EN 1.1191 Equiv.	10	Black Oxide	25 ～ 52	10	1 piezas
[Spherical Outer Ring] Crowned Type	[Carbon steel] EN 1.1191 Equiv.	12	Black Oxide	28 ～ 64	10	1 piezas
Flat Type	[Carbon steel] EN 1.1191 Equiv.	5	Electroless Nickel Plating	17 ～ 28	10	1 piezas
Flat Type	[Carbon steel] EN 1.1191 Equiv.	6	Electroless Nickel Plating	17 ～ 32	10	1 piezas
Flat Type	[Carbon steel] EN 1.1191 Equiv.	8	Electroless Nickel Plating	20 ～ 38	10	1 piezas
Flat Type	[Carbon steel] EN 1.1191 Equiv.	10	Electroless Nickel Plating	25 ～ 52	10	1 piezas
Flat Type	[Carbon steel] EN 1.1191 Equiv.	12	Electroless Nickel Plating	28 ～ 64	10	1 piezas
Flat Type	[Stainless Steel] EN 1.4301 Equiv.	5	Not Provided	17 ～ 28	10	1 piezas
Flat Type	[Stainless Steel] EN 1.4301 Equiv.	6	Not Provided	17 ～ 32	10	1 piezas
Flat Type	[Stainless Steel] EN 1.4301 Equiv.	8	Not Provided	20 ～ 38	10	1 piezas
Flat Type	[Stainless Steel] EN 1.4301 Equiv.	10	Not Provided	25 ～ 52	10	1 piezas
Flat Type	[Stainless Steel] EN 1.4301 Equiv.	12	Not Provided	28 ～ 64	10	1 piezas
[Spherical Outer Ring] Crowned Type	[Stainless Steel] EN 1.4301 Equiv.	5	Not Provided	17 ～ 28	10	1 piezas
[Spherical Outer Ring] Crowned Type	[Stainless Steel] EN 1.4301 Equiv.	6	Not Provided	17 ～ 32	10	1 piezas
[Spherical Outer Ring] Crowned Type	[Stainless Steel] EN 1.4301 Equiv.	8	Not Provided	20 ～ 38	10	1 piezas
[Spherical Outer Ring] Crowned Type	[Stainless Steel] EN 1.4301 Equiv.	10	Not Provided	25 ～ 52	10	1 piezas
[Spherical Outer Ring] Crowned Type	[Stainless Steel] EN 1.4301 Equiv.	12	Not Provided	28 ～ 64	10	1 piezas
[Spherical Outer Ring] Crowned Type	[Carbon steel] EN 1.1191 Equiv.	5	Electroless Nickel Plating	17 ～ 28	10	1 piezas
[Spherical Outer Ring] Crowned Type	[Carbon steel] EN 1.1191 Equiv.	6	Electroless Nickel Plating	17 ～ 32	10	1 piezas
[Spherical Outer Ring] Crowned Type	[Carbon steel] EN 1.1191 Equiv.	8	Electroless Nickel Plating	20 ～ 38	10	1 piezas
[Spherical Outer Ring] Crowned Type	[Carbon steel] EN 1.1191 Equiv.	10	Electroless Nickel Plating	25 ～ 52	10	1 piezas
[Spherical Outer Ring] Crowned Type	[Carbon steel] EN 1.1191 Equiv.	12	Electroless Nickel Plating	28 ～ 64	10	1 piezas

Precio unitario (IVA no incluidos)(precio unitario IVA incluidos)	Fecha de envío estándar

- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
- ( - )	7 días laborables
