Simplified Slide Rails / Stainless Steel Retainer Type Sets

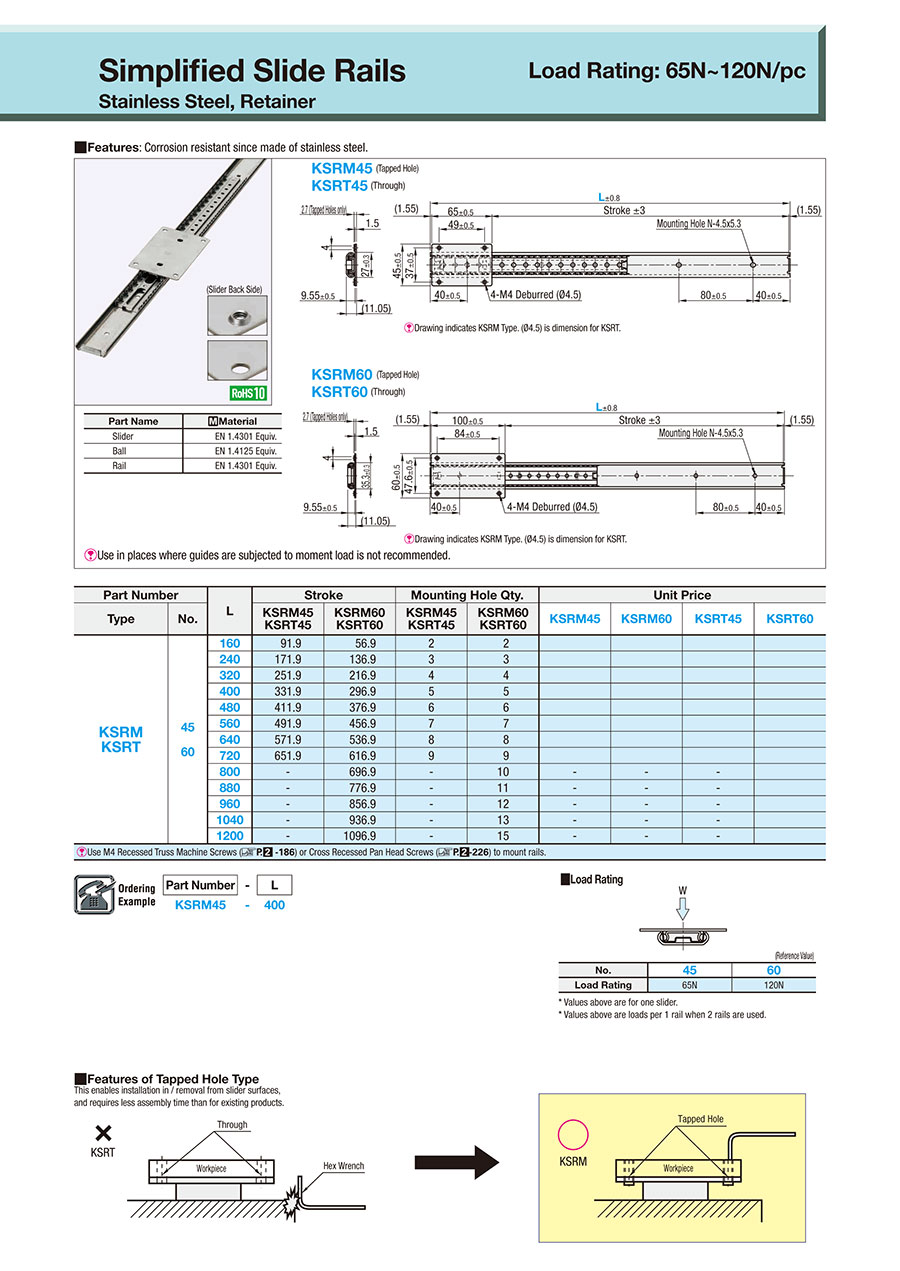

CatálogoP.1-642

Número de pieza:

Sin liquidar. 21 candidatos encontrados.

Plano de contorno y tabla de especificaciones
Lista de números de pieza
Información detallada
Catálogo

Plano de contorno y tabla de especificaciones

KSRM45 (Tapped Hole Type)
KSRT45 (Through Hole Type)
Simplified Slide Rails, stainless steel, retainer: Related Image

[!] Drawing indicates KSRM Type. (ø4.5) is dimension for KSRT.

KSRM60 (Tapped Hole Type)
KSRT60 (Through Hole Type)
Simplified Slide Rails, stainless steel, retainer: Related Image

[!] Drawing indicates KSRM Type. (ø4.5) is dimension for KSRT.
[!] Use in places where guides are subjected to moment load is not recommended.

Type		Part Name	Material
Through	Tapped Hole
KSRT45 KSRT60	KSRM45 KSRM60	Slider	EN 1.4301 Equiv.
		Ball	EN 1.4125 Equiv.
		Rail	EN 1.4301 Equiv.

Specification Table

Part Number	—	L
KSRM45	—	400

Part Number		Selectable L	Stroke		Mounting Hole Qty.
Type	No.	Selectable L	KSRM45 KSRT45	KSRM60 KSRT60	KSRM45 KSRT45	KSRM60 KSRT60
KSRM KSRT	45 60	160	91.9	56.9	2	2
		240	171.9	136.9	3	3
		320	251.9	216.9	4	4
		400	331.9	296.9	5	5
		480	411.9	376.9	6	6
		560	491.9	456.9	7	7
		640	571.9	536.9	8	8
		720	651.9	616.9	9	9
		800	—	696.9	—	10
		880	—	776.9	—	11
		960	—	856.9	—	12
		1040	—	936.9	—	13
		1200	—	1096.9	—	15
Use M4 Hex Socket Button Head Cap Screws or Cross Recessed Pan Head Screws to mount rails.

Lista de números de pieza

Número de artículos

Número de pieza

Load Capacity (Floor) (Range Selection)

(N)

Overall Length L (Range Selectable)

(mm)

Stroke (Range Selectable)

(mm)

Load Capacity (Floor)

(N)

Overall Length L

(mm)

Stroke

(mm)

Slide Plate Width

(mm)

Mounting Holes

RoHS?

Cantidad mínima de pedido

100.1 to 500	Up to 300	Up to 100	120	160	56.9	60	Tapped Hole	10	1 piezas
100.1 to 500	Up to 300	100.1 to 200	120	240	136.9	60	Tapped Hole	10	1 piezas
100.1 to 500	300.1 to 400	200.1 to 300	120	320	216.9	60	Tapped Hole	10	1 piezas
100.1 to 500	300.1 to 400	200.1 to 300	120	400	296.9	60	Tapped Hole	10	1 piezas
100.1 to 500	400.1 to 500	300.1 to 400	120	480	376.9	60	Tapped Hole	10	1 piezas
100.1 to 500	500.1 to 600	400.1 to 500	120	560	456.9	60	Tapped Hole	10	1 piezas
100.1 to 500	600.1 to 700	500.1 to 600	120	640	536.9	60	Tapped Hole	10	1 piezas
100.1 to 500	700.1 to 800	600.1 to 700	120	720	616.9	60	Tapped Hole	10	1 piezas
100.1 to 500	1000.1 -	900.1 to 1,000	120	1040	936.9	60	Through Hole	10	1 piezas
100.1 to 500	1000.1 -	1000.1 -	120	1200	1096.9	60	Through Hole	10	1 piezas
100.1 to 500	Up to 300	Up to 100	120	160	56.9	60	Through Hole	10	1 piezas
100.1 to 500	Up to 300	100.1 to 200	120	240	136.9	60	Through Hole	10	1 piezas
100.1 to 500	300.1 to 400	200.1 to 300	120	320	216.9	60	Through Hole	10	1 piezas
100.1 to 500	300.1 to 400	200.1 to 300	120	400	296.9	60	Through Hole	10	1 piezas
100.1 to 500	400.1 to 500	300.1 to 400	120	480	376.9	60	Through Hole	10	1 piezas
100.1 to 500	500.1 to 600	400.1 to 500	120	560	456.9	60	Through Hole	10	1 piezas
100.1 to 500	600.1 to 700	500.1 to 600	120	640	536.9	60	Through Hole	10	1 piezas
100.1 to 500	700.1 to 800	600.1 to 700	120	720	616.9	60	Through Hole	10	1 piezas
100.1 to 500	700.1 to 800	600.1 to 700	120	800	696.9	60	Through Hole	10	1 piezas
100.1 to 500	800.1 to 900	700.1 to 800	120	880	776.9	60	Through Hole	10	1 piezas
100.1 to 500	900.1 to 1,000	800.1 to 900	120	960	856.9	60	Through Hole	10	1 piezas

Precio unitario (IVA no incluidos)(precio unitario IVA incluidos)	Fecha de envío estándar

23.31 € ( 27.74 € )	5 días laborables
25.95 € ( 30.88 € )	5 días laborables
28.46 € ( 33.87 € )	5 días laborables
31.49 € ( 37.47 € )	5 días laborables
34.38 € ( 40.91 € )	5 días laborables
38.29 € 9.96 € ( 11.85 € )	Artículo en stock: 1 día laborableDisponible para envío el mismo día
41.57 € ( 49.47 € )	5 días laborables
45.85 € ( 54.56 € )	5 días laborables
63.22 € ( 75.23 € )	5 días laborables
69.90 € ( 83.18 € )	5 días laborables
21.40 € ( 25.47 € )	5 días laborables
24.05 € ( 28.62 € )	5 días laborables
26.57 € ( 31.62 € )	5 días laborables
29.59 € ( 35.21 € )	5 días laborables
32.50 € ( 38.67 € )	5 días laborables
36.40 € ( 43.32 € )	5 días laborables
39.67 € 15.87 € ( 18.89 € )	Artículo en stock: 1 día laborableDisponible para envío el mismo día
43.96 € ( 52.31 € )	5 días laborables
50.00 € ( 59.50 € )	5 días laborables
53.53 € 21.41 € ( 25.48 € )	Artículo en stock: 1 día laborableDisponible para envío el mismo día
58.32 € ( 69.40 € )	5 días laborables

Información básica

[Features] Excellent corrosion resistance due to the use of stainless steel.

Contorno y especificaciones

Specifications/Overview

■Load Rating

　　　　　 (Reference Value)

No.	45	60
Load Rating	65 N	120 N

* Values above are for one slider.
* Values above are loads per rail measured when 2 rails are used.

■Features of Tapped Hole Type
This enables installation in / removal from slider surfaces, and
requires less assembly time compared to existing products.
